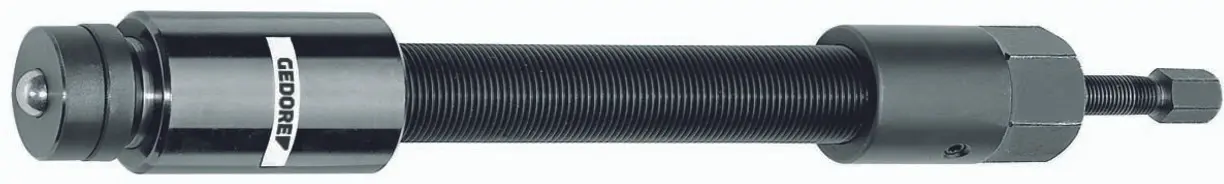

GEDORE FUSO DE PRESSÃO HIDRÁULICA 1″ 15T 1.06/HSP3
Descrição do produto
Para trabalho de tração controlado e seguro
Preparado para uma pressão de 10 t, 12 t ou 15 t
A peça de impulso pode ser substituída por uma ponta e estendida se necessário
O pequeno fuso de pressão é preso com uma trava de desenroscamento para impedir qualquer retirada acidental
Preparação para uso:
1. antes de usar, verifique se o fuso de pressão está desaparafusado da tampa o suficiente para que a peça de impulso fique na posição inicial no cilindro hidráulico
2. desenrosque a tampa do corpo do fuso. Para fazer isso, primeiro afrouxe o parafuso sem cabeça
3. aparafuse o corpo do fuso por baixo na barra transversal do extrator até que o corpo do fuso fique saliente aproximadamente 60 mm da barra transversal
4. aparafuse a tampa no corpo do eixo até o fim e, em seguida, fixe-a aparafusando o parafuso de fixação
Aplicação e modo de operação: por exemplo, HSP3
5. Coloque o extrator e pré-tensione o corpo do fuso com a chave SW 41
6. parafuse o fuso de pressão SW 17 na tampa. O sistema hidráulico é usado. O curso da peça de pressão no cilindro hidráulico é de no máximo 12 mm. A peça de trabalho liberada hidraulicamente pode ser completamente removida girando o corpo do fuso com a tampa SW 41.
7. Após o uso, o fuso de pressão SW 17 é girado de volta para sua posição inicial e a almofada de pressão é pressionada no cilindro hidráulico
Força de compressão [kN]: 150,0 kN
Força de compressão [Nm]: 33,0 Nm
Potência de pressão: 15,0 t
Tipo de peça de impulso: Peça de impulso de esfera
Curso: 12 mm
Altura da cabeça 1 [mm]: 125 mm
Comprimento de rosca utilizável [mm]: 165 mm
Largura entre planos 1 [mm]: 17
Largura entre planos 2 [mm]: 41
Tamanho da rosca do fuso: G 1″
REF: 8116370
